【堆垛機】科普小知識

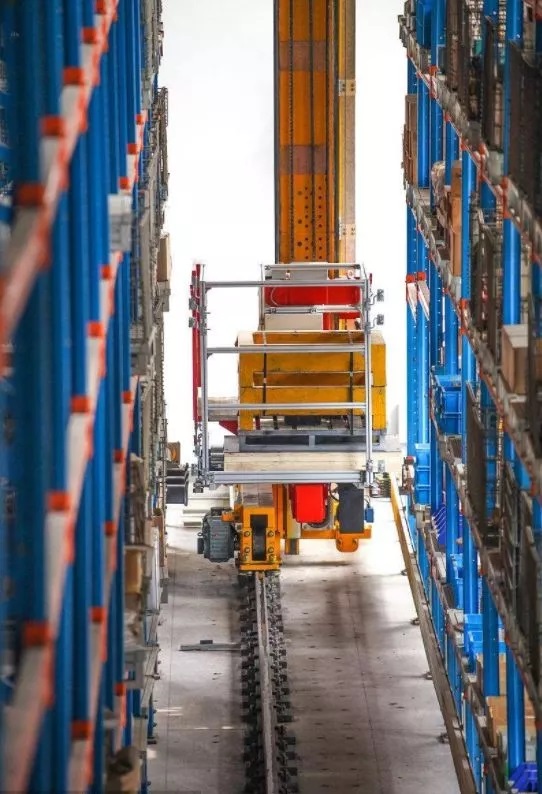

有軌巷道堆垛起重機是隨著立體倉庫的出現而發展起來的專用起重機，通常簡稱為堆垛機。它是立體倉庫中***重要的起重運輸設備，是代表立體倉庫特征的標志。其主要用途是在高層貨架倉庫的巷道內沿軌道運行，將位于巷道口的貨物存入貨格；或者相反，取出貨格內的貨物運送到巷道口，完成出入庫作業。堆垛機作為立體倉庫中***重要的起重運輸設備，也得到了較快的發展?！ ?/span>
按照有無導軌可分為有軌堆垛機和無軌堆垛機
有軌堆垛機是指堆垛機沿著巷道內的軌道運行，無軌堆垛機又稱為高架叉車。在立體倉庫中運用的主要作業設備有有軌巷道堆垛機、無軌巷道堆垛機和普通叉車。

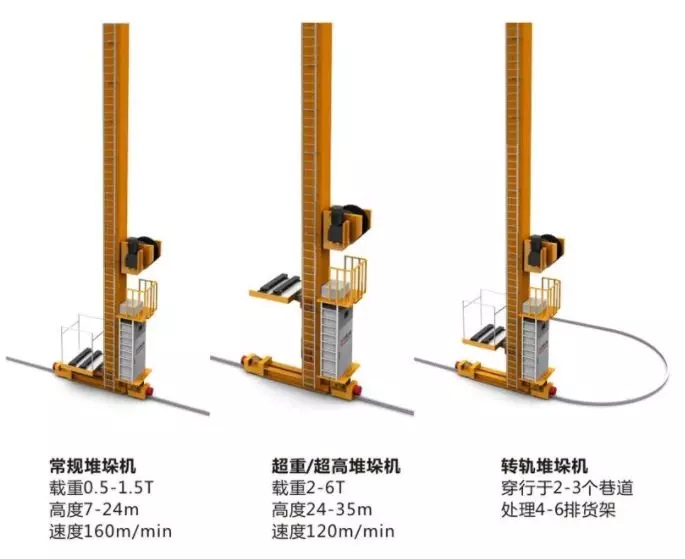

有軌巷道堆垛機分類方式多種多樣，如按支承方式、用途、控制方式、結構、運行軌跡等分類。但無論何種類型的堆垛機一般都由水平行走機構、起升機構、載貨臺及貨叉機構、機架和電氣設備等基本部分組成。在目前立體倉庫應用中，堆垛機***常見的是按結構形式和運行軌跡分類。

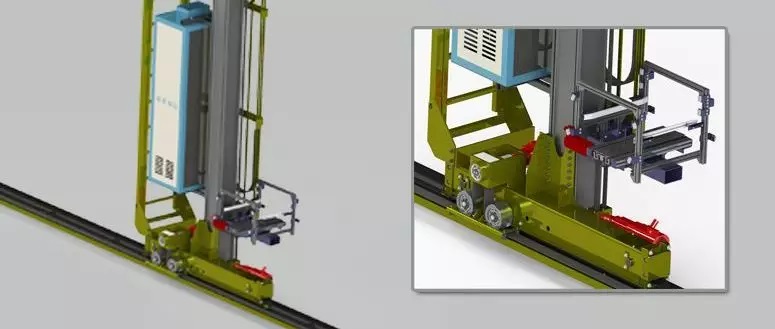

堆垛機是整個自動化立體倉庫的核心設備，通過手動操作、半自動操作或全自動操作實現把貨物從一處搬運到另一處。它由機架、水平行走機構、提升機構、載貨臺、貨叉及電氣控制系統構成。從結構形式上區別，目前立體倉庫中堆垛機有雙立柱結構和單立柱結構。
雙立柱結構的堆垛機機架由兩根立柱和上橫梁、下橫梁組成一個長方形框架。立柱形式有方管和圓管。方管兼作起升導軌，圓管附加起升導軌。雙立柱堆垛機的******優點就是強度和剛性都比較好，并且運行平穩。一般對于起重高度較高、起重量較大和水平運行速度高的立體倉庫堆垛機多采用雙立柱結構。
雙立柱堆垛機的起升機構，普遍采用鏈條傳動，由電機減速機驅動鏈輪轉動，通過鏈條引載貨臺沿立柱或起升機導軌作升降運動。由于鏈條牽引載貨臺或配重裝置，受空間尺寸限制，傳動和布置較復雜，但定位較準確。
單立柱結構的堆垛機機架由一根立柱和下橫梁組成。立柱多采用較大的H型鋼或焊接制作，立柱上附加導軌。整機重量較輕，消耗材料少，因此制造成本相對較低，但剛性稍差。由于載貨臺及貨物對立柱的偏心作用，以及行走、制動時產生的水平慣性力作用，使單立柱堆垛機在使用上有局限性。不適于起重重量大和水平運行速度高的堆垛機。單立柱堆垛機的起升結構，普遍采用鋼絲繩傳動，由電機減速機驅動卷筒轉動，通過鋼絲繩牽引載貨臺沿立柱或起升鋼軌作升降運動。對于鋼絲繩傳動，傳動和布置相對容易，但定位準確性稍差。
按照有無導軌可分為有軌堆垛機和無軌堆垛機
低層型堆垛機是抬起升高度在5m以下，主要用于分體式高層貨架倉庫及簡易立體倉庫中；中層型堆垛機是指起升高度在5m～15m之間，高層型堆垛機是指起升高度在15m以上，主要用于一體式的高層貨架倉庫中。?按照驅動方式不同可分為上部驅動式、下部驅動式和上下部相結合的驅動方式?！ ?/span>
按自動化程度不同可分手動、半自動和自動堆垛機
手動和半自動堆垛機上帶有司機室，自動堆垛機不帶有司機室，采用自動控制裝置進行控制，可以進行自動尋址、自動裝卸貨物。
按用途不同堆垛機可分為橋式堆垛機和巷道堆垛機
橋式堆垛機具有起重機和叉車的雙重結構特點。像起重機一樣，具有橋架和回轉小車。橋架在倉庫上方運行，回轉小車在橋架上運行。同時，橋式堆垛機具有叉車的結構特點，即具有固定式或可伸縮式的立柱，立柱上裝有貨叉或者其他取物裝置。
貨架和倉庫頂棚之間需要有一定的空間，保證橋架的正常運行。立柱可以回轉，保證工作的靈活性?；剞D(zhuǎn)小車根據需要可以來回運行，因此橋式堆垛機可以服務于多條巷道。?橋式堆垛機堆垛和取貨是通過取物裝置在立柱上運行實現的，因?yàn)榱⒅叨鹊南拗?，橋式堆垛機作業高度不能太高。?橋式堆垛機主要適用于12m以下中等跨度的倉庫中，巷道的寬度較大，適于笨重和長大件物料的搬運和堆垛。
